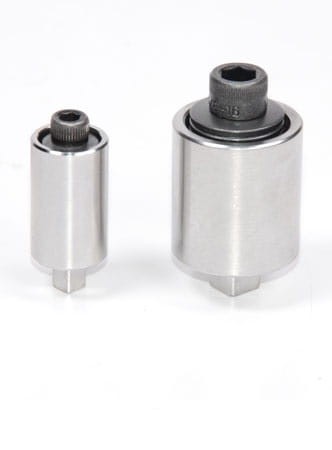

Symulator Połączeń 20,34 - 203,37 N-m RDF-15

Przejdź do sekcji Opinie

Symulatory połączeń są urządzeniami używanymi podczas badania osiąganego momentu obrotowego w narzędziach dynamometrycznych z napędem elektrycznych lub pneumatycznych. Eliminując nieregularność „szczytowych momentów" oraz symulując realne warunki pracy pozwala na dokładne zmierzenie osiąganych wartości momentu obrotowego w testowanych narzędziach
Dedykowane są do zastosowania tylko z narzędziami wyposażonymi w mechanizm sprzęgłowy (odcinający lub poślizgowy) i nie mogą być stosowane z narzędziami udarowymi ani impulsowymi!

Przejdź do pełnego opisu

4 428,00 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Czas wysyłki: 24 godziny

Parametry techniczne

Rozmiar zabieraka 1/2"
Zakres Momentu [N·m] 20.34-203,37 N·m
Model RDFAHE-150
Rozmiar Śruby 1 1/8" Female Hex

Opis

Sposób użytkowania

Symulator powinien być zamontowany między zabierakiem testowanego narzędzia i
przetwornikiem testera.
Przetwornik momentu powinien być solidnie przymocowany do podłoża
Za pomocą testowanego narzędzia należy wykręcić śrubę w górnej części symulatora
Następnie przy użyciu testowanego narzędzia dokręcić śrubę w symulatorze aż do
zadziałania sprzęgła w narzędziu
Maksymalnie osiągnięta wartość momentu obrotowego zostanie wyświetlona na ekranie
jednostki odczytu. Jeżeli jest to wymagane może być ona zapisana w pamięci
wewnętrznej testera.

Aby zmienić typ testowanego połączenia np. Hard Joint, Soft Joint, Elastic Joint należy zmienić sposób
ułożenia podkładek w symulatorze

Konserwacja

Symulator posiada wewnętrzny gwint – widoczny po wykręceniu jego górnej części,
powinien on być smarowany (najlepiej smarem molibdenowym) przynajmniej raz na 6
miesięcy

Dodatkowe Informacje

Symulator połączeń powinien być wykorzystywany przy sprawdzaniu narzędzi elektrycznych lub
pneumatycznych, nie ma potrzeby jego stosowania przy sprawdzaniu zwykłych narzędzi ręcznych – jak
mechaniczne lub elektroniczne klucze dynamometryczne. Symulator pracuje tylko w prawo.
Symulatory różnią się desygnowanym zakresem momentu obrotowego. Do sprawdzania wartości
momentu obrotowego w poszczególnych narzędziach powinien być dobrany Symulator o odpowiednim
zakresie.
